Come collegare le luci a LED alla corrente

Come collegare le luci a LED alla correnteSia che stiate installando luci a LED in casa o in locali commerciali, sapere come collegare correttamente l’alimentatore per luci a LED vi garantirà un’illuminazione sicura ed efficiente. In questa guida vedremo come collegare un alimentatore per luci LED, fornendovi istruzioni passo dopo passo per assicurarvi di completare facilmente il collegamento e accendere il vostro sistema di illuminazione.

Per collegare le luci a LED alla corrente sono necessari i seguenti materiali:

Luci a LED

Alimentazione o batteria

Resistore (opzionale, a seconda della tensione dell’alimentatore)

Fili metallici

Saldatore (opzionale, se si preferisce saldare i collegamenti)

Ecco i passaggi da seguire:

Fase 1: determinare la tensione dell’alimentatore o della batteria.

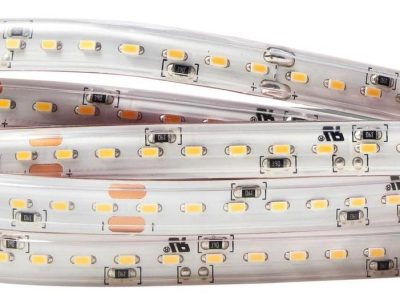

(1) Osservando il colore, attraverso una semplice analisi del colore della luce, si può conoscere la tensione approssimativa della lampada SMD. Ad esempio: Le luci SMD: giallo, rosso, arancione e giallo-verde, sono tutte LED con una tensione di circa 2 volt. Le luci SMD: verde smeraldo, blu, viola, bianco, sono tutti LED con una tensione di circa 3 volt. Alcuni LED ad alta potenza possono richiedere tensioni più elevate.

(2) Guardare l’etichetta, la fabbrica fornitrice di perle di lampada generale, sarà nel vassoio del materiale della lampada per identificare i parametri della lampada LED SMD. Tensione, corrente, lunghezza d’onda e altri dati possono essere facilmente letti sull’etichetta.

(3) Utilizzare un multimetro. Ciò richiede strumenti e una certa conoscenza dei circuiti elettronici.

(4) Inviare il campione originale al fornitore di perle LED o al produttore di perle, che di solito dispongono di apparecchiature per testare direttamente la tensione della lampada LED SMD. Si tratta di un metodo di prova più accurato.

Fase 2: Calcolare il valore del resistore necessario (se necessario).

Se la tensione di alimentazione è superiore alla tensione di alimentazione del LED, potrebbe essere necessario aggiungere un resistore per limitare il flusso di corrente ed evitare di danneggiare il LED. Utilizzare la legge di Ohm (V = I * R) per calcolare il valore del resistore necessario in base alla tensione di alimentazione del LED e alla corrente desiderata. Non è necessario aggiungere necessariamente un resistore. Un’alimentazione a corrente costante non ha bisogno di un resistore. I componenti non lineari del LED sono molto sensibili alla tensione, quindi non possono essere controllati dalla tensione. Pertanto, la luminosità delle lampade a LED è controllata principalmente dalla forma della corrente. L’aggiunta di un resistore serve a limitare la corrente. In realtà, l’aggiunta di un resistore influisce sull’efficienza della conversione luminosa dei LED. Le perle LED di piccola potenza possono ignorare la perdita di resistenza, mentre le perle LED ad alta potenza sono solitamente alimentate direttamente da un alimentatore a corrente costante. In realtà, le resistenze vengono aggiunte per aumentare la durata di vita delle perle LED.

Passo 3: Collegare il LED all’alimentazione elettrica.

(1) Controllare la tensione di alimentazione. Questa è la prima cosa da controllare quando c’è un problema con il driver principale. Una tensione di alimentazione compresa tra 5 e 24 volt può essere utilizzata come alimentazione per un driver led.

(2) Controllare il LED Driver IC. Un driver led come TIP41 può essere danneggiato. Per controllare il driver principale, deve essere misurata la resistenza della resistenza di potenza. Se c’è un cortocircuito, viene bruciato e non può più funzionare come driver led. Ma se non c’è cortocircuito, può ancora funzionare come driver led, ma i pin di alimentazione -ve e +ve dovrebbero essere invertiti perché il driver led è stato collegato in senso inverso. Questo non danneggerà il suo utilizzo per la guida dei LED.

(3) Controllare il Ripple. L’increspatura di una certa corrente è abbastanza grande su alcuni driver led, quindi è meglio ricontrollare la tensione di alimentazione dopo aver collegato il driver led. Quarto, controlla due volte le connessioni di alimentazione

(4) Controllare i circuiti corti. Se tutto è controllato e ancora non funziona, potrebbe esserci un cortocircuito sull’alimentazione o sulla linea di uscita. Il carico deve quindi essere cortocircuito.

(5)Controllare le connessioni. Assicurarsi che non vi siano connessioni allentate tra l’alimentazione elettrica, il driver led e il carico. Dopo il controllo, assicurarsi di utilizzare nastro isolante o tubi termoretraibili per coprirli saldamente per la protezione contro la corrosione o l’ossidazione.

(6) Controllare la resistenza alternata del LED. Se la tensione è corretta e non ci sono cortocircuiti, ma comunque non funziona, provare a determinare se uno o più LED sono difettosi. In primo luogo, sostituire ogni LED con uno buono noto per scoprire quale LED sta causando il problema. Dopo aver determinato quale LED è difettoso, rimuoverlo e sostituirlo con un altro.

Collegare un’estremità della resistenza al terminale positivo dell’alimentazione elettrica e l’altra estremità alla gamba positiva (anodo) del LED. Collegare la gamba negativa (catodica) del LED direttamente al terminale negativo dell’alimentatore.

Fase 4: Saldatura.

Se si preferisce la saldatura, spogliare le estremità dei fili e saldarli ai collegamenti LED e alimentazione. Assicurarsi di avere un adeguato isolamento elettrico per evitare cortocircuiti. Indossa occhiali di sicurezza e guanti protettivi. È anche una buona idea legare i capelli fuori di mezzo se sono lunghi, ed evitare di indossare abiti larghi che potrebbero essere bloccati. I ferri da saldatura sono super caldi, quindi usate cautela quando li usate per evitare eventuali lesioni. Ecco i passaggi di saldatura: Ecco i passaggi per saldare un LED:

(1) Preparare il LED: Identificare i cavi del LED. Il piombo più lungo è l’anodo positivo (+), e il piombo più corto è il catodo negativo (-). Se il LED ha un lato piatto o una gamba più corta, in genere indica il piombo negativo.

(2) Preparare il saldatore: Collegare il saldatore e lasciarlo riscaldare. Assicurarsi di utilizzare un saldatore con punta fine adatto per lavori di saldatura delicati.

(3) Fissare il LED: Utilizzare pinzette o piccole pinze per tenere il LED in posizione. Assicurarsi che i cavi siano facilmente accessibili per la saldatura.

(4) Tin il saldatore: sciogliere una piccola quantità di saldatura sulla punta del saldatore. Questo processo è noto come “stagnazione” e aiuta a migliorare il trasferimento di calore.

(5) Saldare i cavi: Toccare la punta del saldatore al cavo e il pad o filo a cui si desidera collegare. Tenere in posizione per alcuni secondi fino a quando la saldatura si scioglie, creando una buona connessione. Fare attenzione a non riscaldare il LED troppo a lungo, poiché un calore eccessivo può danneggiarlo.

(6) Trim cavi in eccesso (opzionale): Se il LED ha cavi lunghi, è possibile utilizzare le taglierine per tagliare l’eccesso. Lasciare una piccola lunghezza del cavo per connessioni future, se necessario.

(7) Isolare i collegamenti (opzionale): Se lo si desidera, è possibile far scorrere il tubo termoretraibile sopra i collegamenti saldati prima della saldatura per fornire isolamento. Utilizzare una pistola termica o un accendino per restringere il tubo in posizione, assicurando che i collegamenti siano protetti.

Se non si desidera saldare, è possibile utilizzare connettori a filo o clip alligatore per effettuare le connessioni. Assicurarsi che le connessioni siano sicure e non allentate.

Fase 5: Testare le luci del LED accendendo l’alimentazione elettrica. Per testare un LED, è possibile seguire questi passaggi:

(1) Identificare i cavi positivi e negativi del LED. Il lead positivo è tipicamente più lungo e il lead negativo è più breve. Se il LED ha un lato piatto o una gamba più corta, di solito indica il piombo negativo.

(2) Collegare il LED a una fonte di alimentazione. È possibile utilizzare una batteria a gettoni da 3V, una batteria da 9V con resistenza o qualsiasi altra fonte di alimentazione all’interno della tensione nominale del LED. Se si utilizza una batteria, assicurarsi di collegare il cavo positivo del LED al terminale positivo della batteria e il cavo negativo al terminale negativo.

(3) Osservare il LED. Se si accende, significa che funziona correttamente. Il colore e la luminosità della luce dipenderanno dalle specifiche del LED.

(4) Se il LED non si accende, controllare due volte i collegamenti e assicurarsi che siano fatti correttamente. Inoltre, verificare che la fonte di alimentazione fornisca la tensione corretta.

(5) Se il LED ancora non funziona, potrebbe essere difettoso o le connessioni potrebbero essere difettose. In questi casi, potrebbe essere necessario provare un LED diverso o controllare le connessioni di saldatura o cablaggio.

Nota: prestare attenzione quando si maneggiano e si collegano le luci LED, poiché sono molto sensibili agli sbalzi di tensione e possono essere facilmente danneggiate. Seguire sempre le istruzioni del produttore e prendere le necessarie precauzioni di sicurezza.

DOMANDE E RISPOSTE

D: Perché è necessario aggiungere un resistore?

R: Se la tensione di alimentazione è superiore alla tensione di alimentazione del LED, l’aggiunta di un resistore limiterà il flusso di corrente e impedirà il danneggiamento del LED.

D: Come si calcola il valore del resistore necessario?

R: In base alla tensione di alimentazione del LED e alla corrente richiesta, è possibile utilizzare la legge di Ohm (V = I * R) per calcolare il valore del resistore necessario.

D: Cosa succede se non ho un resistore?

R: Senza un resistore, la corrente potrebbe superare il valore nominale del LED, danneggiandolo o bruciandolo.

D: Esiste un altro modo per collegare i LED alla corrente?

R: Oltre all’uso di un resistore, si può considerare l’uso di un driver a corrente costante o di un regolatore di corrente per garantire un’alimentazione di corrente costante alle luci LED.

D: Quali precauzioni di sicurezza devo prendere?

R: Quando si collegano le luci a LED, assicurarsi di scollegare l’alimentazione, di seguire la corretta sequenza di collegamento dei fili e di utilizzare un isolamento adeguato per evitare il rischio di cortocircuiti o scosse elettriche.
